Opis oferty

300
Waga maksymalna, kg
1100
Maksymalna średnica, mm
1350
Długość wirnika, mm
0.4
Dokładność, g.mm/kg

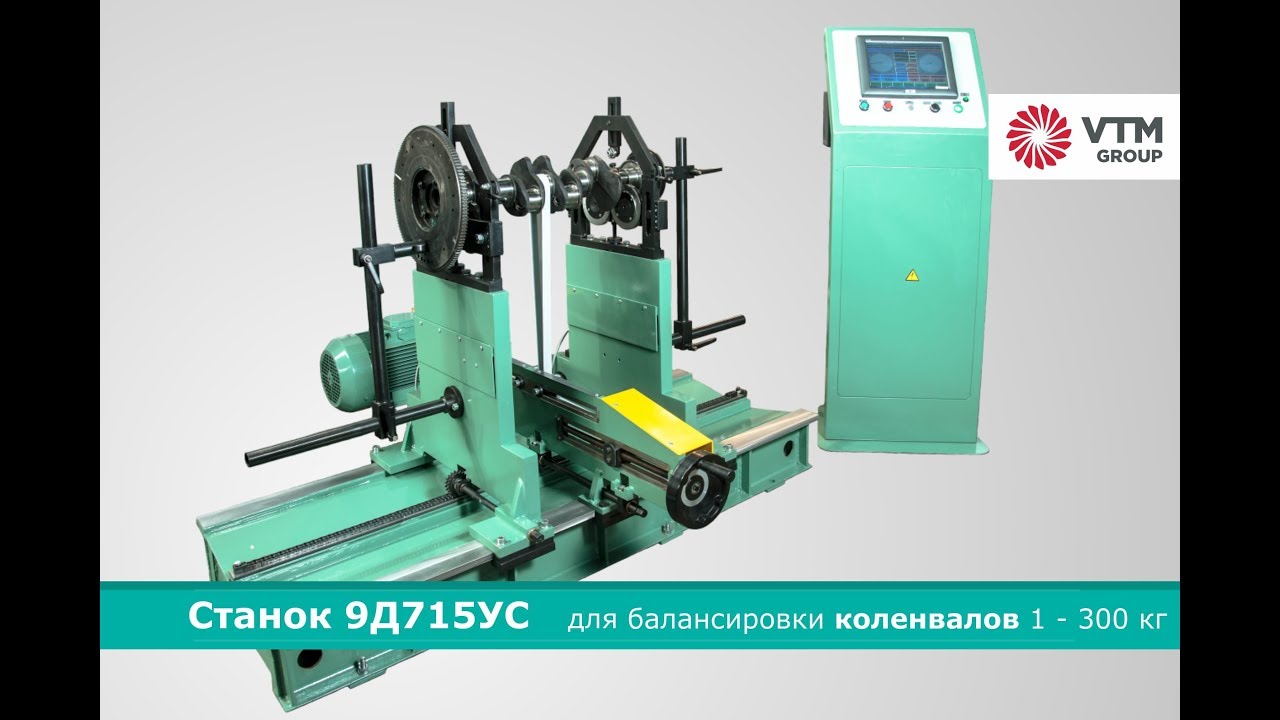

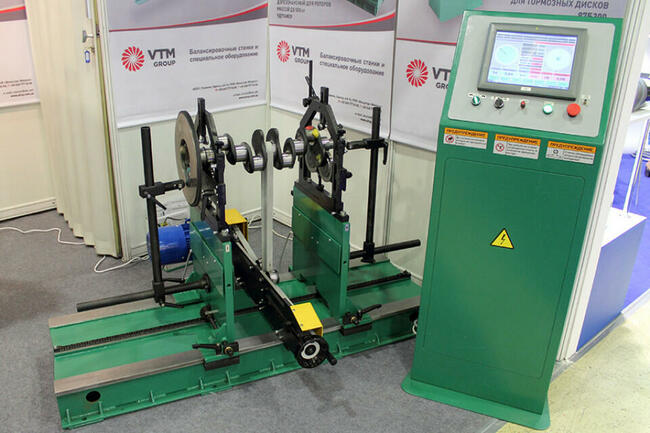

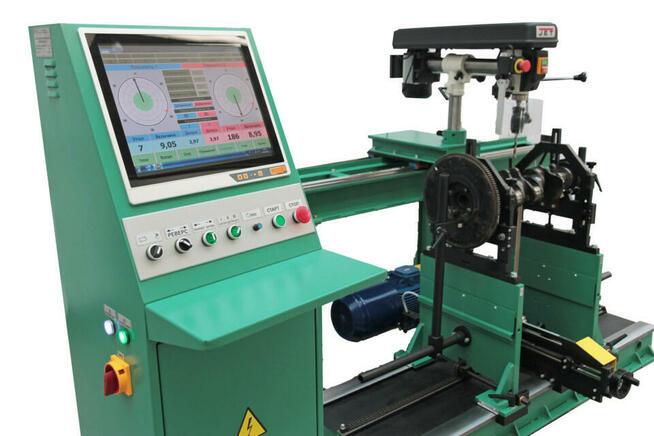

Maszyna do wyważania szerokiej gamy wirników o wadze do 300 kg. Uniwersalny, przedrezonansowy, z poziomą osią obrotu. Na takiej maszynie możliwe jest zrównoważenie

wirniki międzypodporowe i wspornikowe (armatury, pompy, turbiny, wały korbowe)
wirniki na specjalnych trzpieniach (tarcze, wentylatory, koła pasowe, wirniki)
wirniki we własnych łożyskach (rolki, bębny)
Dzięki wąskim rozpórkom i napędowi pasowemu wyważarka 9D715U jest używana do wyważania wirników o różnych konstrukcjach w zakładach naprawczych i produkcyjnych.
Użyteczność
Umożliwia pomiar dużego niewyważenia początkowego bez niszczenia maszyny, a także korektę niewyważenia wirnika bezpośrednio na maszynie.
Niska częstotliwość rezonansu naturalnego podpór umożliwia wyważenie wirnika przy niskich prędkościach obrotowych.

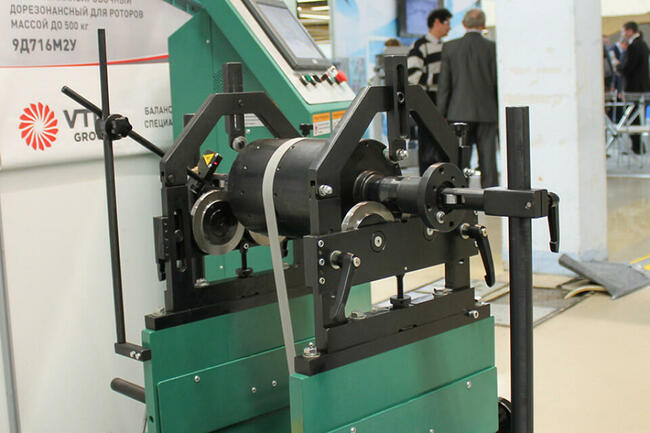

Szerokość rolek podporowych i bloku rolek umożliwia montaż wirników z bardzo krótkimi czopami łożysk wirnika. Modułowa konstrukcja umożliwia montaż wirników o nietypowych konfiguracjach za pomocą elementów dystansowych lub oprzyrządowania.
Wysokość bloku rolek jest regulowana, co pozwala na wyważenie wirników o różnych średnicach czopów łożyskowych, a także umożliwia wyśrodkowanie wirnika podczas ustawiania maszyny.
Unikalna technologia „MICRO-TUNING” eliminuje skutki niewspółosiowości osiowej podczas obrotu.
Specjalna konstrukcja wsporników umożliwia montaż rotora bez względu na długość, jedynym ograniczeniem jest szerokość pasa napędowego lub długość łoża.
„Napęd pasowy” ma opatentowaną konstrukcję „LONG STROKE” , która umożliwia obracanie dowolnego wirnika za pomocą tylko dwóch pasków napędowych.
Silnik elektryczny ma rezerwę mocy, co skraca czas przyspieszania i zwalniania części.
Silnik elektryczny ma rezerwę mocy, co skraca czas przyspieszania i zwalniania części.
Płynne przyspieszanie i zwalnianie silnika elektrycznego, a także bezstopniowe sterowanie prędkością wirnika zapewnia napęd z przetwornicą częstotliwości.

DANE TECHNICZNE
Parametr 9D715U
Zakres masy wyważonych wirników, кг 3 – 300
Maksymalna średnica wirnika (nad podłożem), mm 1100
Średnica szyjki wspornika wirnika, mm 20 – 140
Odległość między środkami szyjek wsporników wirnika, mm, min/max 150 – 1350
Typ wsparcia Rolki
Minimalne osiągalne resztkowe niewyważenie właściwe, g.mm/kg 0,4
Zakres prędkości obrotowej wirnika, obr. 300 – 1500
Typ napędu Asynchroniczny napęd elektryczny z regulacją częstotliwości
Moc silnika elektrycznego, kW 2,2
Element przenoszący obroty wirnika Pas

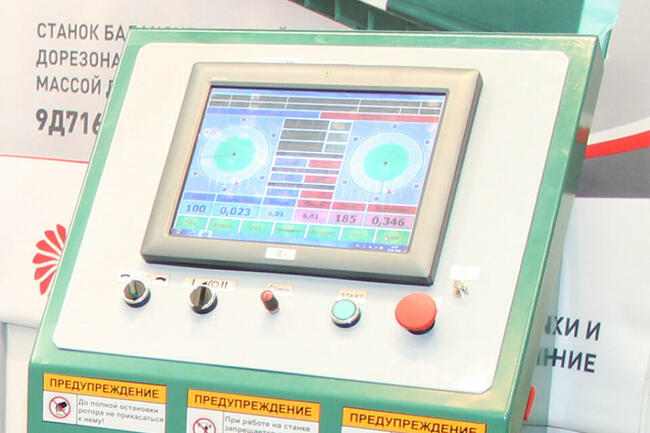

Instrumentware PB-02M / PAK-1
Długość podpory, mm 1600
Pakiet Paski napędowe,
Pryzmaty do lekkich wirników,
Podręcznik konserwacji wirników
