Opis oferty

15
Waga maksymalna, kg
280
Maksymalna średnica, mm
230
Długość wirnika, mm
0.4
Dokładność, g.mm/kg

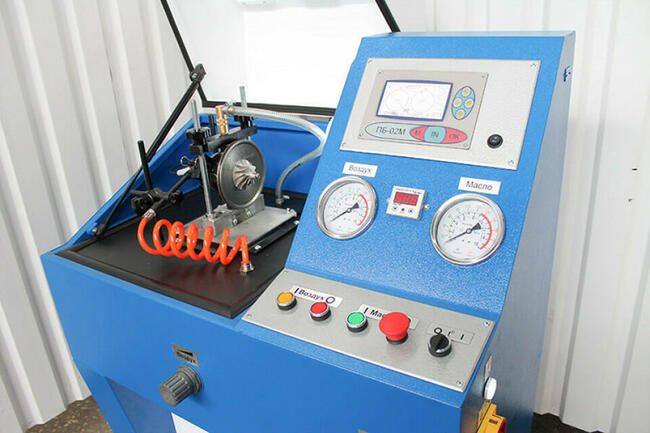

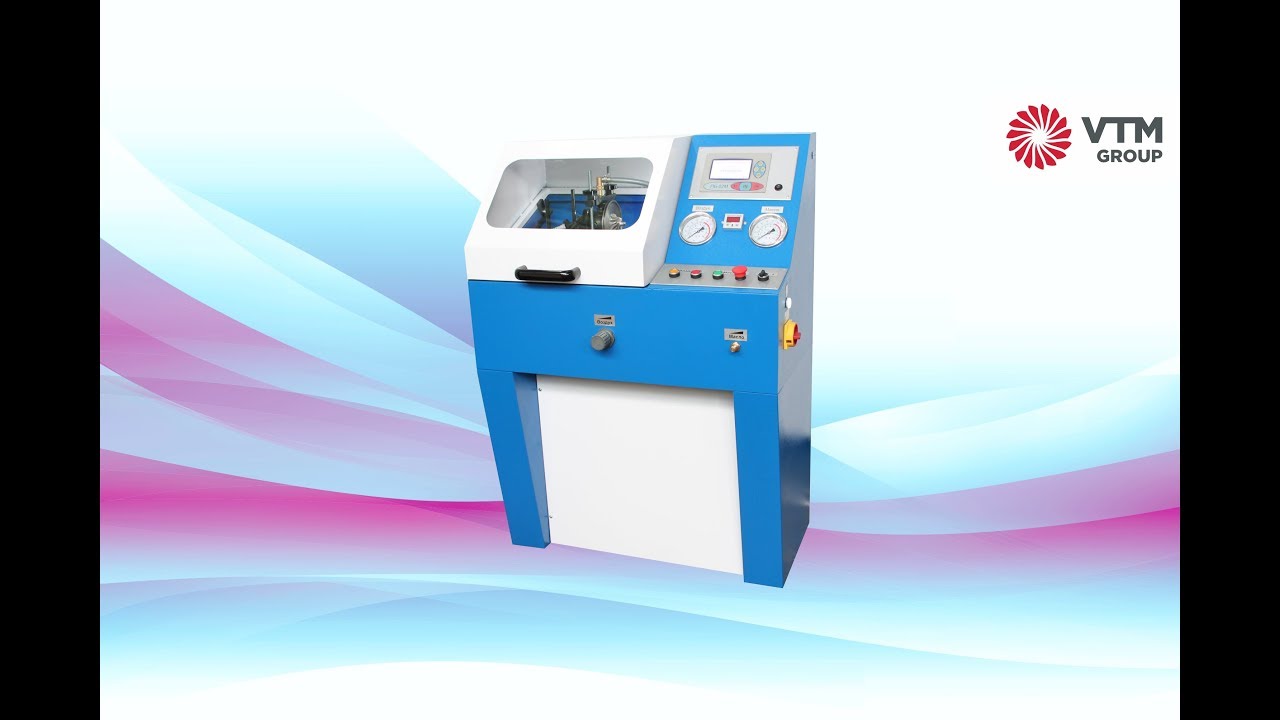

Stanowisko służy do wyważania na niskich obrotach zespołu wirników we wkładzie turbosprężarki, a także służy do sprawdzenia turbosprężarki po operacji montażu pod kątem wycieku oleju. Stojak jest niezbędny do wyeliminowania „technologicznego” niewyważenia, które występuje podczas montażu wkładu turbosprężarki. Obecność układu hydraulicznego z podgrzewaniem oleju pozwala na odtworzenie warunków zbliżonych do rzeczywistych podczas wyważania.
CECHY APLIKACJI

Wyważarka DBST-10 wykonuje pośrednie wyważenie wirnika po montażu w obudowie centralnej.

Tylko zewnętrzne elementy wirnika – głowica łopatki turbiny (1) i nakrętka koła sprężarki (2) – są dostępne dla korekcji niewyważenia.

CECHY
Stanowisko charakteryzuje się wysoką dokładnością wyznaczania niewyważenia wirnika (0,4 g∙mm/kg)
Miękkie zawieszenie z belką skrętną pozwala na osiągnięcie wysokiej czułości maszyny.
Stanowisko wyposażone jest w precyzyjne czujniki drgań, które pozwalają dokładnie określić poziom drgań spowodowanych niewyważeniem wirnika.
Układ pneumatyczny maszyny zapewnia obrót wału na stojaku.

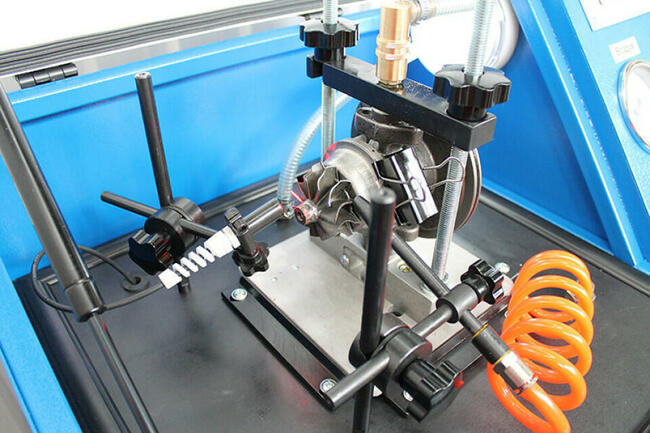

System mocowania wkładów na maszynie pozwala na montaż wszystkich typów turbosprężarek przy użyciu sprzętu dostarczonego ze stanowiskiem i jest to cecha wyróżniająca nasze urządzenia.
Istnieją adaptery do montażu turbosprężarek z dolnym doprowadzeniem oleju;
Olej w układzie hydraulicznym przechodzi przez trzy poziomy oczyszczania; zapewnia to bezpieczeństwo części turbosprężarki; umożliwia również wyeliminowanie niewyważenia bez konieczności zdejmowania wkładu ze stojaka, co pozwala zaoszczędzić czas na ponownej regulacji;

Stacja paliw posiada zbiornik o pojemności 9 litrów; taka pojemność pozwala na rzadszą wymianę oleju;
Pompa hydrauliczna wytwarza ciśnienie oleju, które jest niezbędne do utworzenia „klina olejowego” w szczelinach pomiędzy częściami turbosprężarki;
Regulacja i kontrola temperatury oleju odbywa się za pomocą przekaźnika termicznego, do którego podłączona jest termopara.
Obszar roboczy jest wydzielony obudową typu szafkowego i posiada oświetlenie miejscowe.
SYSTEM RÓWNOWAŻENIA I STEROWANIE
Ułatwiamy wyważanie – to główna zaleta charakteryzująca nasze systemy wyważania.

Łatwość użytkowania i prosta obsługa nie wymagają od operatora specjalnej wiedzy teoretycznej.
Wyświetla proces wyważania w czasie rzeczywistym i monitoruje zachowanie niewyważenia wirnika na ekranie, aby osiągnąć najlepszy możliwy wynik.
Maksymalna czułość maszyny w każdym momencie pracy, ustawianie i kalibracja maszyny jest przeprowadzana przez samego operatora.
Wolny od wpływu zewnętrznych czynników wibracyjnych na wynik pomiaru, posiada wysoki stopień ochrony przed różnego rodzaju zakłóceniami.
Wiodąca na świecie funkcjonalność i dokładność dzięki 40-letniemu doświadczeniu w rozwoju przemysłu i aplikacji.
DWUPŁASZCZYZNOWE URZĄDZENIE MIKROPROCESOROWE WYWAŻAJĄCE PB-02M
DWUPŁASZCZYZNOWE URZĄDZENIE MIKROPROCESOROWE WYWAŻAJĄCE PB-02M
Kompletna funkcjonalność do rozwiązywania problemów z równowagą. Bardzo niezawodny, bezpretensjonalny do ciężkich warunków pracy system z wyświetlaczem LCD i klawiaturą membranową.

SPECYFIKACJE
Parametry DBST-10
Maksymalna masa zrównoważonej turbosprężarki, kg 15
Maksymalna średnica wyważonej turbosprężarki, mm 280
Odległość między środkami kół wirnika turbosprężarki, mm 50 – 230
Maksymalna osiągalna prędkość obrotowa wirnika, obr. 20 000
Minimalna osiągalna resztkowa nierównowaga właściwa, gmm/kg 0,4
Znamionowe ciśnienie robocze układu smarowania, MPa 0,5
Wymagane ciśnienie do układu pneumatycznego, MPa 0,6
Pobór mocy, nie mniej niż kW 1,5
* Systemem wyważania maszyny jest mikroprocesorowy system wyważania PB 02M z interfejsem graficznym.

ZAWARTOŚĆ OPAKOWANIA

Wyposażenie dostarczane wraz z maszyną pozwala na instalację niemal całej gamy turbin współczesnych producentów.
